O'tkinchi kuchlanish deb ham ataladigan kuchlanish odatdagi ish kuchlanishidan oshib ketadigan bir lahzalik haddan tashqari kuchlanishni anglatadi. Asosan, kuchlanish - bu soniyaning bir necha milliondan bir qismi ichida sodir bo'ladigan kuchli pulsdir. To'lqinlarning potentsial sabablari orasida og'ir uskunalar, qisqa tutashuvlar, quvvatni almashtirish yoki katta dvigatellar mavjud. To'satdan kuchlanishni bostirish moslamalari bilan jihozlangan mahsulotlar yuqori energiyaning to'satdan portlashlarini samarali o'zlashtira oladi va ulangan uskunani shikastlanishdan himoya qiladi.
Ⅱ,To'lqinlarning o'ziga xos xususiyatlari
To'lqinning davomiyligi juda qisqa, odatda mikrosoniya shkalasida. Kuchlanish sodir bo'lganda, kuchlanish va oqimning amplitudasi normal qiymatdan ikki baravar oshadi. Kirish tez zaryadlanishi tufaylifiltr kondensatorini qo'ying, maksimal oqim barqaror{0}}holatdagi kirish oqimidan ancha katta. Quvvat manbalari AC kalitlari, rektifikator ko'prigi, sigortalar va EMI filtri komponentlari bardosh bera oladigan kuchlanish darajasini cheklashi kerak. Takroriy kommutatsiya davrlari quvvat manbaiga shikast etkazmasligi yoki AC kirish zo'riqishida sug'urta yonishiga olib kelmasligi kerak.
Ⅲ,Chaqmoq to'lqinining asosiy tasnifi (IEC 61000-4-5 xalqaro standarti asosida)
Chaqmoq chaqishining himoya darajasi, birinchi navbatda, elektron qurilmalarning bir lahzali yuqori kuchlanish ta'siriga bardosh berish qobiliyatini o'lchash uchun asosiy ko'rsatkich bo'lib xizmat qiluvchi ochiq zanjirli sinov kuchlanishi bilan belgilanadi. Maxsus darajalar va mos keladigan kuchlanishlar quyidagilar:
|
Himoya darajasi |
Ochiq-O‘chirish kuchlanishi (kV) |
Odatiy qo'llash stsenariylari |
|
1-daraja |
0.5 |
Kam{0}}xavfli muhitlar (masalan, nazorat ostidagi laboratoriyalar,-yaxshi himoyalangan ichki jihozlar) |
|
2-daraja |
1.0 |
Kam{0}}xavfli muhitlar (masalan, nazorat ostidagi laboratoriyalar,-yaxshi himoyalangan ichki jihozlar) |
|
3-daraja |
2.0 |
Yarim{0}}tashqi / murakkab ichki muhitlar (masalan, tijorat uskunalari, ta'sir ko'rsatilmagan-joylardagi sanoat boshqaruv qurilmalari) |
|
4-daraja |
3.0 |
Tashqi / yuqori{0}}xavfli muhitlar (masalan, tashqi aloqa uskunalari, elektr tarmog'idagi tebranishlarga bevosita ta'sir qiladigan sanoat qurilmalari) |
|
X darajasi |
4.0 |
Maxsus ekstremal stsenariylar (masalan, yuqori{2}}kuchlanishli podstansiyalar yaqinidagi uskunalar, momaqaldiroq-bo'roni ehtimoli bor hududlarda maxsus qurilmalar) |
IV. Quvvat adapterlari uchun chaqmoq kuchlanishining umumiy talablari
Sanoat standartlariga (IEC 61000-4-5) asoslanib, quvvat adapterlari uchun chaqmoq kuchlanishidan himoya qilish talablari turli stsenariylarda farqlanadi:
Ichki makonning asosiy stsenariylari (masalan, oddiy maishiy zaryadlovchilar, ofis jihozlari adapterlari): Odatda kichik tarmoq tebranishlarini yoki bilvosita chaqmoq shovqinlarini bartaraf etish uchun 1,0-2,5 kV himoya talab qiladi.
Birlamchi kuchlanishdan himoyalangan stsenariylar (masalan, tijorat elektron qurilmalari, tarmoq adapterlari): Yaqin masofadagi bilvosita chaqmoq urishlariga yoki kuchli tarmoq buzilishlariga bardosh berish uchun 6 kVgacha himoya talab qilinadi.
Ekstremal maxsus stsenariylar (masalan, tashqi tayanch stansiyalar, yuqori kuchlanishli hududlar yaqinidagi uskunalar): 10kV yoki undan yuqori kuchlanishli moslashtirilgan himoya talab qilinadi, bu esa sanoatning asosiy talablaridan yuqori narxga{4}}talab qiladi.
V. Topow quvvat adapterlarining asosiy afzalliklari: toʻliq-stsenariy yuqori himoya bilan asosiy standartlardan oshib ketish

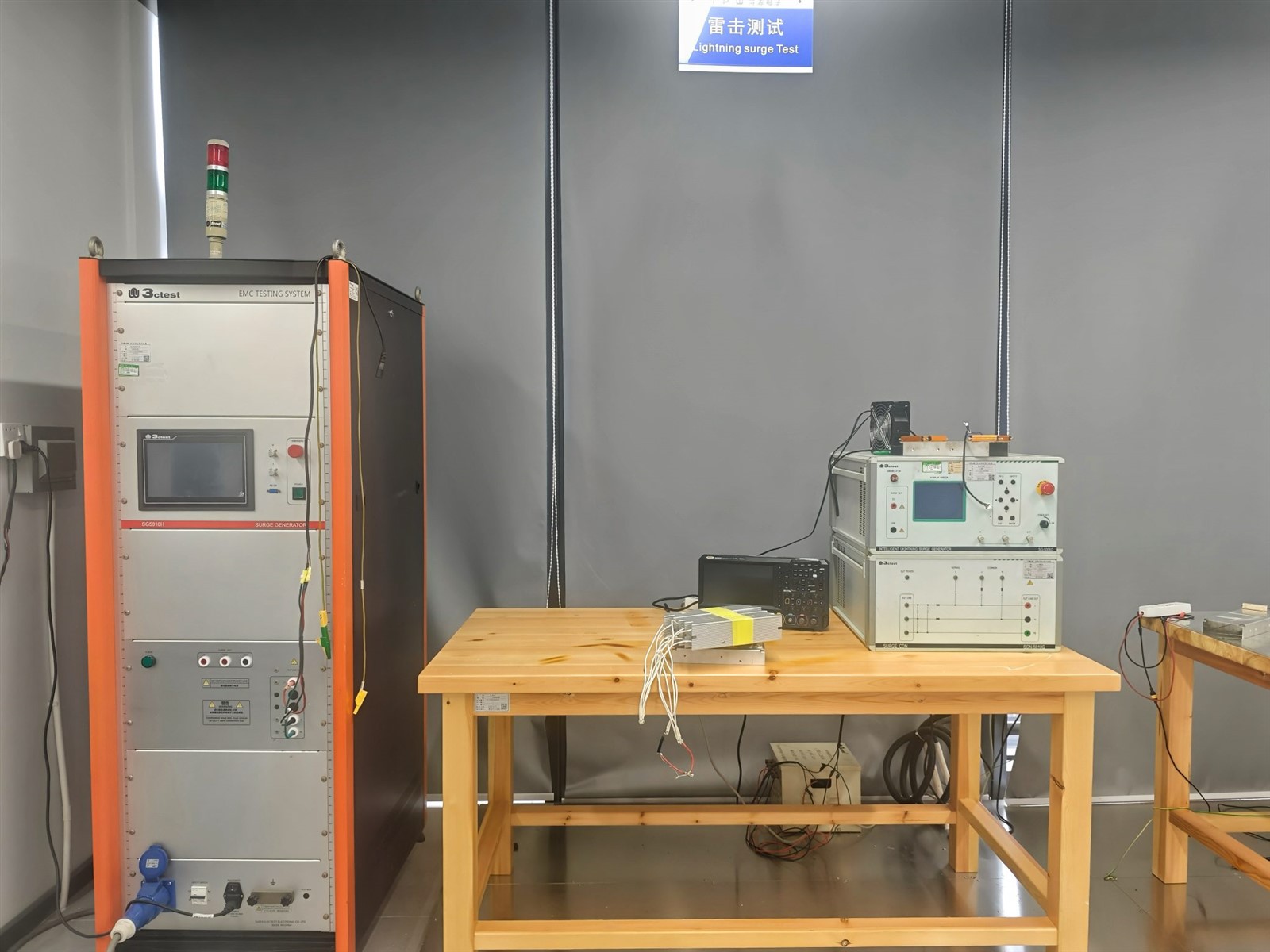

Shenzhen Topow Electronics Co., Ltdqat'iy sifat standartlariga rioya qilgan holda, AR-GE va quvvat adapterlarini ishlab chiqarishga ixtisoslashgan. Barcha mahsulotlar keng qamrovli ishonchlilik sinovlaridan o'tadi, jumladan, IEC/EN 61000-4-5 (4/6kV kuchlanishga chidamlilik), kuchlanish, izolyatsiya va issiqlik aylanishiga chidamli bo'lib, turli xil murakkab elektr muhitlarida ularning xavfsizligi va barqarorligini ta'minlaydi.
- 4kV himoya: Ochiq va sanoat yuqori-xavfli muhitlarni osonlikcha boshqaradi
Sanoatdagi aksariyat mahsulotlarning 2,0{2}}2,5kV himoya chegarasi bilan solishtirganda, mahsulotlarimizning 4kV quvvati bevosita tashqi qurilmalar (masalan, tashqi displeylar, zaryadlash stansiyalari) va sanoat boshqaruv qurilmalari kabi yuqori-chastotali yuqori xavf stsenariylari ehtiyojlarini qondiradi. Bu ko'pchilik hududlarda bilvosita chaqmoq urishlarini samarali ravishda yumshatadi va kuchlanishning shikastlanishi tufayli nosozliklar darajasini sezilarli darajada kamaytiradi.
- 6kV himoya: “Adapter + tashqi kuchlanishdan himoyalovchi” sozlamalarini oʻrniga-bir{2}}bir yechim
Asosiy oqim 6kV himoyasi ko'pincha "adapter + tashqi kuchlanishdan himoya qiluvchi (SPD)" kombinatsiyasiga tayanadi, bu xarajatlarni oshiradi, o'rnatishni murakkablashtiradi va moslik muammolari tufayli himoya samaradorligini kamaytirishi mumkin. Mahsulotlarimiz 6kV kuchlanishli yuqori darajada integratsiyalangan himoya sxemalariga-o‘rnatilgan bo‘lib, qo‘shimcha komponentlarga ehtiyojni yo‘q qiladi. Ular to'g'ridan-to'g'ri tijoriy server xonalari, tarmoq aloqasi uskunalari va momaqaldiroq ehtimoli yuqori bo'lgan-sohalarda fuqaro qurilmalarida qo'llaniladi, bu esa xarajatlarni tejash va tizim ishonchliligini oshirish imkonini beradi.
- Keng stsenariy muvofiqligi: sanoatdan tijoratgacha, koʻp-spetsifikatsiyani tanlashga hojat yoʻq
Aksariyat ishlab chiqaruvchilar 2,5 kV (maishiy), 4 kV (sanoat) va 6 kV (tijorat) himoyasi uchun alohida modellarni talab qiladi, bu esa mijozlarni bir nechta spetsifikatsiyalarni saqlashga majbur qiladi. Mahsulotlarimiz 4kV-6kV himoya diapazonini qamrab oladi, bitta model sanoat tashqarisidan tortib to tijorat yuqori himoyasigacha bo'lgan barcha stsenariylarga javob beradi, ta'minot zanjiri boshqaruvini soddalashtiradi va inventar bosimini kamaytiradi.
- Yuqori barqarorlik: Yuqori himoya va past noto'g'ri tetiklash uchun muvozanatli dizayn
Ba'zi yuqori{0}}himoya mahsulotlari "normal sharoitda noto'g'ri ishga tushirishga olib keladigan yuqori himoya kuchlanishi" muammosiga duch keladi va bu qurilmaning ishlashini buzadi. Maxsus kuchlanishni aniqlash chiplari va ko'p darajali himoya sxemasi dizaynidan foydalangan holda, mahsulotlarimiz 4kV-6kV kuchlanishli yuqori himoyaga erishadi va shu bilan birga tarmoqning normal tebranishlarini "nol noto'g'ri baholash" ni ta'minlaydi, himoya samaradorligi va ish barqarorligini muvozanatlashtiradi.
