Quvvat adapterlarini almashtirishda EMI shovqinini qanday hal qilish mumkin

Kommutatsiya quvvat adapterining kirishida EMI shovqinining ikki turi mavjud: umumiy-tartibdagi shovqin va differentsial{1}}rejim shovqini. AC kirish liniyalari (100–240V) va tuproq o'rtasida mavjud bo'lgan EMI shovqini umumiy{5}}rejim shovqini deb ataladi. Bu teng potentsial va bir xil fazaga ega bo'lgan AC kirish liniyalari bo'ylab uzatiladigan shovqin signali sifatida qaralishi mumkin. Boshqa tomondan, oʻzgaruvchan tokning kirish liniyalari oʻrtasida mavjud boʻlgan EMI shovqini differentsial{8}}rejim shovqini deb ataladi, uni AC kirish liniyalari orasidagi 180-daraja faza farqi bilan uzatiladigan shovqin signali sifatida koʻrish mumkin. Umumiy{12}}rejim shovqini - bu oʻzgaruvchan tokning kirish liniyalaridan erga oʻtadigan shovqin oqimi, differentsial{14}}tartibdagi shovqin esa oʻzgaruvchan tokning kirish liniyalari orasidagi shovqin oqimidir. Har qanday kommutatsiya quvvati adapterining kirish liniyasida oʻtkazilayotgan EMI shovqini umumiy rejim va differensial rejim shovqinlari koʻrinishida ifodalanishi mumkin va bu ikki turdagi EMI shovqinlari alohida bostiriladigan mustaqil EMI manbalari sifatida koʻrib chiqilishi mumkin.

220V/50Hz AC elektr tarmoqlarida va 115V/400Hz AC generatorlarida har xil turdagi quvvat shovqinlari mavjud. Elektr uzatish liniyalari EMIning elektron qurilmalarga kirishi va chiqishi uchun asosiy yo'ldir. Elektr uzatish liniyalari orqali tarmoqdan shovqin kommutatsiya quvvat adapteriga kirib, uning normal ishlashini buzishi mumkin. Xuddi shunday, kommutatsiya quvvati adapteri tomonidan yaratilgan shovqin ham elektr tarmoqlari orqali tarmoqqa qayta uzatilishi mumkin, bu esa tarmoqqa ulangan boshqa elektr qurilmalar bilan shovqinni keltirib chiqarishi mumkin. Ikkala stsenariyning oldini olish uchun kommutatsiya quvvati adapterining kirishiga past{8}}oʻtkazuvchi filtr oʻrnatilishi kerak. Bu filtr faqat uskunaning ish chastotalari (50Hz, 60Hz yoki 400Hz) oʻtishiga imkon beradi, shu bilan birga yuqori chastotali shovqinlarni sezilarli darajada susaytiradi. Quvvat adapteri mahsulotlarini almashtirish uchun maxsus mo'ljallangan ushbu turdagi filtr EMI kirish filtri deb ataladi.

Kommutatsiya quvvati adapteridagi EMI filtri ham differentsial{0}}rejim, ham umumiy{1}}tartibdagi shovqinlarni bostiradi. Biroq, kontaktlarning zanglashiga olib keladigan tuzilishidagi farqlar tufayli, differensial{3}}rejim va umumiy{4}}tartibga solish uchun bostirish darajasi farq qiladi. Shuning uchun filtrning texnik tavsiflari differensial{6}}rejimni kiritish yo‘qolishi va umumiy-qo‘shish rejimi yo‘qolishini o‘z ichiga oladi. Agar asossiz foydalanishga ruxsat berilganligi alohida koʻrsatilmagan boʻlsa, barcha quvvat filtrlari erga ulangan boʻlishi kerak, chunki EMI filtridagi umumiy-rejimni aylanib oʻtish kondensatorlari faqat erga ulanganda samarali ishlaydi.

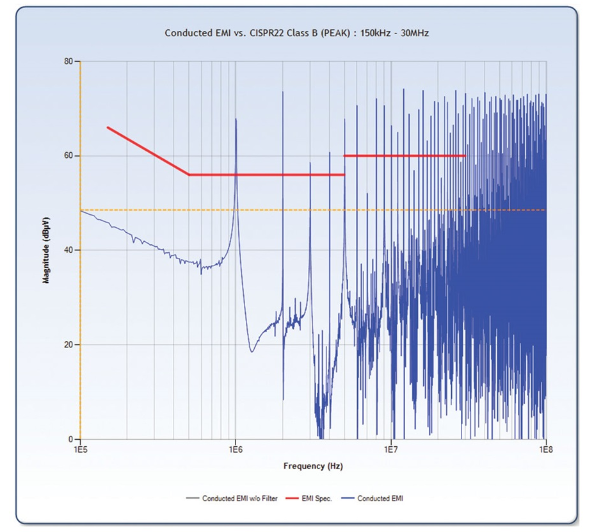

Kommutatsiya quvvat adapterining o'zi ham EMI aralashuvining manbai hisoblanadi. Quvvatni konvertatsiya qilish vaqtida kommutatsiya quvvat adapteri kommutatsiya holatida ishlaydi, bu esa uni EMI shovqinining kuchli manbaiga aylantiradi. Yaratilgan EMI shovqini keng chastota diapazonini qamrab oladi va yuqori intensivlikka ega. Ushbu EMI shovqini elektromagnit muhitni radiatsiya va o'tkazuvchanlik orqali ham ifloslantiradi va shu bilan boshqa elektron qurilmalarning normal ishlashiga ta'sir qiladi.

Quvvatni konvertatsiya qilish sxemasiga qo'shimcha ravishda, kommutatsiya quvvat adapterining ichki tuzilishi haydash davrlarini, nazorat qilish davrlarini, himoya qilish davrlarini va kirish / chiqish darajasini aniqlash davrlarini o'z ichiga oladi. Bu sxemalar asosan umumiy maqsadli-yoki ixtisoslashgan integral mikrosxemalardan iborat. EMI shovqini analog sxemalarga ta'sir qilganda, u signal uzatishning-shovqin nisbati-ni pasaytiradi. Og'ir holatlarda uzatilgan signal EMI shovqini bilan to'lib ketishi mumkin, bu esa normal ishlashni imkonsiz qiladi. EMI shovqini raqamli sxemalarga ta'sir qilganda, kontaktlarning zanglashiga olib kelishi yoki ishlamay qolishiga olib kelishi mumkin, bu esa elektron qurilmaning noto'g'ri ishlashiga olib keladi. Quvvat shovqin filtridan foydalanish tashqi elektromagnit shovqin shovqinlari tufayli quvvat adapterining noto'g'ri ishlashini samarali tarzda oldini oladi.

Kommutatsiya quvvati adapterining kirishidan kiritilgan EMI shovqinining bir qismi chiqishda paydo bo'lishi mumkin. Bu shovqin quvvat adapterining yuk pallasida kuchlanishni keltirib chiqarishi, kontaktlarning zanglashiga olib kelishi yoki signal uzatilishiga xalaqit berishi mumkin. Ushbu muammolarni shovqin filtrlari yordamida ham oldini olish mumkin. Quvvat filtrining funktsiyalariga quyidagilar kiradi:

1.Tashqi elektromagnit shovqinni quvvat adapterining o'zini boshqarish pallasiga aralashishini oldini olish.

Vertikal frezaning kesuvchi yuzalari (frezalash uchun) uning yon tomonlarida joylashgan bo'lib, gorizontal kesish uchun mo'ljallangan, uchida burg'ulash uchi (burg'ulash uchun) kesish yuzasi vertikal pastga qarab kesish uchun mo'ljallangan.

2.Tashqi elektromagnit shovqinning quvvat adapteriga ulangan yuk uskunasining ishlashiga xalaqit berishini oldini olish.

3.Quvvat adapterining o'zi tomonidan yaratilgan EMIni bostirish.

4.Boshqa qurilmalar tomonidan ishlab chiqarilgan va quvvat adapteri orqali uzatiladigan EMIni bostirish.
