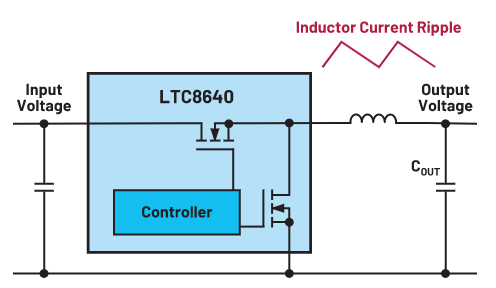

1.Kommutatsiya qurilmalarini almashtirish harakati: Kommutatsiya quvvat manbai ichidagi kommutatsiya qurilmalarini (masalan, MOSFETlar, IGBTlar) yoqish va oʻchirish yuqori{1}}chastotali kuchlanish va oqim oʻzgarishlarini keltirib chiqaradi. Ushbu o'zgarishlar elektr ta'minotining chiqishi orqali uzatiladi va to'lqin hosil qiladi. Kommutatsiya chastotasi qanchalik baland bo'lsa, to'lqinning chastotasi shunchalik yuqori bo'ladi.
2. Chiqish filtri kondensatorining ESR va ESL: Chiqish filtri kondensatorining ekvivalent seriyali qarshiligi (ESR) va ekvivalent seriyali indüktans (ESL) kondansatörni zaryadlash va tushirish jarayonlarida kuchlanish o'zgarishiga olib keladi va shu bilan dalgalanma hosil qiladi. Kattaroq ESR va ESL qiymatlari kattaroq to'lqinlanishga olib keladi.
3.Kirish kuchlanishining tebranishlari: Kirish kuchlanishidagi o'zgarishlar kommutatsiya quvvat manbaining uzatish funktsiyasi orqali chiqish kuchlanishiga ta'sir qiladi, bu esa chiqish voltajida dalgalanishni keltirib chiqaradi. Kirish kuchlanishining o'zgarishi tarmoqning o'zgarishi yoki boshqa yuklarning o'zgarishi natijasida yuzaga kelishi mumkin.
4.Load joriy o'zgarishlar: yuk oqimining tez o'zgarishi chiqish filtri kondensatorining tezroq zaryadlanishi va zaryadsizlanishiga olib keladi, natijada dalgalanma kuchayadi. Yuk oqimi qanchalik tez o'zgarsa, dalgalanma shunchalik katta bo'ladi.
5.Elektromagnit shovqin (EMI): Kommutatsiya quvvat manbalari ish paytida elektromagnit parazit hosil qiladi. Ushbu shovqin to'lqin hosil qiluvchi quvvat manbai chiqishi orqali uzatilishi mumkin. EMI manbalari qurilmalarning kommutatsiya harakati va transformatorlarning oqish induktivligini o'z ichiga oladi.
6.Boshqaruv pastadirining beqarorligi: Agar kommutatsiya quvvat manbaining boshqaruv halqasi noto'g'ri ishlab chiqilgan bo'lsa, u chiqish voltajida tebranishlar yoki o'zgarishlarga olib kelishi mumkin, bu to'lqin sifatida namoyon bo'ladi. Tekshirish halqasining beqarorligi teskari aloqa tarmog'idagi kechikishlar yoki kompensatsiya tarmog'ining noto'g'ri dizayni tufayli yuzaga kelishi mumkin.
Kommutatsiya quvvat manbai Rippleni kamaytirish usullari
1.Kommutatsiya qurilmalari uchun haydovchi pallasini optimallashtiring: Kommutatsiya qurilmalari uchun qo'zg'aysan pallasini optimallashtirish orqali kommutatsiya yo'qotishlari va almashtirish vaqtlarini qisqartirish mumkin, shu bilan dalgalanma kamayadi.
2.Past ESR va past ESL bilan filtr kondensatorlarini tanlang: Past ESR va past ESL bilan filtr kondensatorlarini tanlash kondansatörni zaryadlash va tushirish jarayonlarida hosil bo'ladigan kuchlanish tebranishlarini kamaytiradi va shu bilan dalgalanmani minimallashtiradi.
3.Chiqish filtri kondensatorining sig'imini oshiring: Chiqish filtri kondensatorining sig'imini oshirish chiqish voltajining o'zgarishini yumshatishga yordam beradi va shu bilan dalgalanmani kamaytiradi.
4. LC filtridan foydalaning: Chiqishga LC filtrini qo'shish yuqori{1}}chastotali to'lqinni yanada susaytirishi va chiqish voltajining dalgalanishini kamaytirishi mumkin.
5.Boshqaruv halqasi dizaynini optimallashtirish: Boshqaruv pastadir dizaynini optimallashtirish orqali boshqaruv pastadirining barqarorligi va javob tezligi yaxshilanadi, bu esa chiqish voltajining o'zgarishini kamaytiradi va to'lqinni pasaytiradi.
6.Qalqon va filtr EMI: EMI uchun ekranlash va filtrlash usullarini amalga oshirish elektromagnit parazitlarning chiqish kuchlanishiga ta'sirini kamaytiradi va shu bilan dalgalanmani kamaytiradi.
